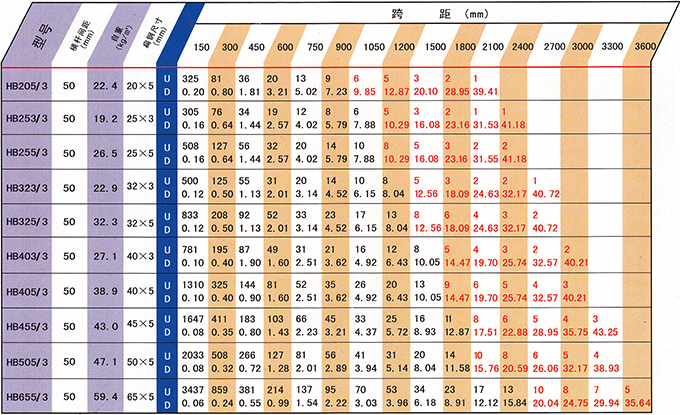

系列2 鋼格板的自重、安全載荷及撓度表
表中自重是受荷扁鋼長度大于1米的重量。受荷扁鋼長度小于1米時，自重因包邊扁鋼數量的增多而增加。
注：粗實線左邊各種跨距的撓度，在4kPa均布載荷下小于5mm，這是行人步履舒適的極限撓度。
上表中的跨距為便于鮮食載荷以及撓度而設，選用鋼格板長度時不受尺寸限制。
鋼格板塊的扁鋼數目及其相應的總體名義寬度（單位：mm）
注：對于3mm厚的受荷扁鋼，從表值減去2mm即為寬度。
由于制造中的某些原因，實際寬度略有變化。
齒型鋼格板的換算系數
| 受荷扁鋼 |
20×3 |
20×5 |
25×3 |
25×5 |
32×3 |
32×5 |
40×3 |
40×5 |
45×5 |
55×5 |
65×5 |
| 載荷 |
不推薦 |
0.79 |
0.79 |
0.83 |
0.83 |
0.87 |
0.87 |
0.88 |
0.89 |
0.92 |
| 撓度 |
1.12 |
1.12 |
1.09 |
1.09 |
1.07 |
1.07 |
1.07 |
1.06 |
1.04 |
●U=外加安全均布面載荷，單位：kPa
●D=變形撓度，單位：mm
●假定受荷扁鋼是簡單支承的無齒扁鋼，材質符合GB700-88
●載荷是按許用撓曲應力171.6MPa（0.66Fy）計算的 |
